Что включает испытание грунта сваями и как определяется несущая способность основания?
Испытание грунта сваями представляет собой комплекс натурных измерений, позволяющий определить фактическую несущую способность основания и оценить работу свай под расчетной нагрузкой. Исследования выполняют на площадке строительства по техническому заданию, с учетом проектных решений, инженерно геологических условий, типа свай, их длины, диаметра, способа погружения и предполагаемых нагрузок от здания. Основным способом является статическое испытание сваи вертикальной вдавливающей нагрузкой. Перед началом работ специалисты проверяют готовность испытательной площадки, положение опытной сваи, состояние оголовка, исправность испытательного оборудования и соответствие применяемой методики требованиям ГОСТ 5686 и другой нормативной документации.

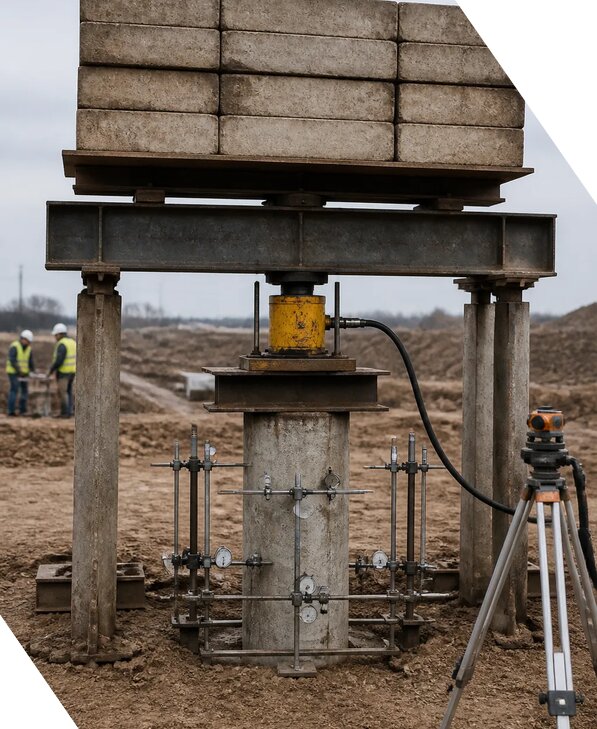

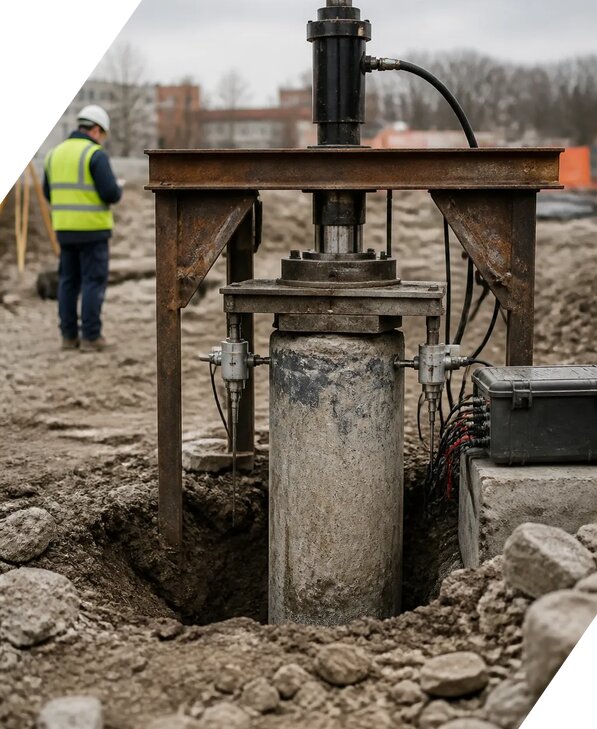

Нагрузка передается на сваю через гидравлический домкрат и анкерную систему либо через специальную реактивную конструкцию. Испытание проводят по ступеням нагружения. На каждой ступени фиксируются осадка сваи, время стабилизации деформаций и изменение показаний измерительных приборов. По результатам строится график нагрузка осадка, по которому оценивают характер работы сваи, предельное сопротивление и расчетную несущую способность. Важным параметром является отказ сваи, то есть величина перемещения при заданном воздействии или за определенный интервал времени. При необходимости испытания сопровождаются контролем добивки сваи, что позволяет сопоставить фактическое сопротивление при погружении с результатами статического нагружения.
В состав работ входят подготовка опытной сваи, монтаж измерительной системы, установка домкрата, проведение цикла нагружения и разгрузки, обработка результатов измерений, оценка погрешности измерений и оформление протокола результатов. В итоговом техническом заключении указываются фактические осадки, достигнутые нагрузки, условия проведения испытаний, примененное измерительное оборудование, выявленные отклонения и вывод о соответствии требованиям проекта. Такие данные используются для уточнения проектных решений, проверки запаса надежности фундамента и контроля качества свайного основания. Стоимость работ в Усинске рассчитывается индивидуально с учетом количества свай, сложности доступа, продолжительности испытаний и состава отчетной документации. При предварительной оценке можно ориентироваться на цену от 30714 руб за одну точку испытаний, однако окончательная стоимость определяется после изучения технического задания.
Какие виды нагрузок и этапы работ применяются при статическом испытании свай?
Статическое испытание свай выполняют для проверки поведения сваи и грунтового основания под воздействием вертикальной вдавливающей, выдергивающей или горизонтальной нагрузки. Конкретный вид испытания выбирают по проектной схеме и условиям эксплуатации сооружения. Для обычных фундаментов чаще всего определяют сопротивление сваи вертикальному сжатию. Для подпорных сооружений, мачт, опор, причальных конструкций и элементов, воспринимающих растягивающие усилия, применяют испытания на выдергивание. Горизонтальное нагружение требуется при наличии значительных боковых воздействий, ветровых нагрузок, давления грунта или сейсмических факторов.
Методика проведения включает несколько последовательных этапов. Сначала специалисты изучают проект, инженерно геологический отчет, исполнительную документацию и техническое задание. Затем подготавливают площадку, проверяют положение опытной сваи, устраивают опорную платформу или анкерную систему, устанавливают гидравлический домкрат, датчики перемещений и другое испытательное оборудование. До начала нагружения выполняют контроль исходных показаний и проверяют устойчивость реактивной системы. После этого нагрузку прикладывают ступенчато, выдерживая каждую ступень до достижения установленного критерия стабилизации осадки или перемещения.
На протяжении всего цикла ведутся инструментальные измерения. Фиксируются нагрузка, осадка, время выдержки, остаточные деформации после разгрузки и состояние оборудования. Если требуется, проводят несколько циклов нагружения и разгрузки, позволяющих определить упругую и остаточную составляющие деформаций. При достижении предельного состояния регистрируется отказ сваи. Для свай, работающих группой, по отдельному техническому заданию могут проводиться испытания кустов или фрагментов свайного поля, поскольку взаимное влияние элементов способно изменять распределение нагрузки.
По окончании испытаний специалисты выполняют лабораторный контроль документации и сопоставляют натурные измерения с расчетными значениями. В отчет включаются схема установки, описание грунтовых условий, последовательность операций, таблицы отсчетов, график нагрузка осадка, сведения о поверке приборов и оценка погрешности измерений. На основании данных формируется протокол результатов и техническое заключение. Испытания могут проводиться на строительных объектах в Республике Коми с учетом местных условий, требований проекта и действующей нормативной документации. В сентябре специалисты согласовывают состав работ, количество циклов, предельные нагрузки и перечень передаваемых заказчику материалов.
Можно ли одновременно проверить несущую способность и целостность железобетонных свай?
Да, испытание грунта сваями может быть дополнено комплексным контролем состояния самих свай. Статическое нагружение показывает, как свая и окружающий грунт воспринимают вертикальные, горизонтальные или выдергивающие усилия, однако оно не всегда позволяет определить внутренние дефекты ствола сваи. Поэтому для ответственных объектов применяют сочетание нагрузочных испытаний и неразрушающего контроля. Такой подход помогает оценить не только несущую способность основания, но и целостность сваи, качество бетона, сплошность ствола, наличие трещин, раковин, зон разуплотнения и других скрытых нарушений.
Для проверки сплошности ствола может использоваться ультразвуковой контроль свай. При таком обследовании в специально подготовленные контрольные трубы помещают ультразвуковые датчики, после чего прибор регистрирует прохождение сигнала через бетон на различных глубинах. По изменению скорости и амплитуды ультразвука специалисты определяют участки с неоднородной структурой, возможные дефекты ствола сваи, инородные включения и зоны нарушения контакта между бетоном и арматурным каркасом. Дополнительно применяется акустический каротаж, который позволяет получить данные о качестве бетона по сечению и длине сваи, если конструкция подготовлена для такого вида диагностики.
Сейсмоакустический контроль используется в случаях, когда требуется оценить длину сваи, положение отражающих границ и вероятные изменения поперечного сечения. Метод основан на анализе прохождения и отражения упругих волн от неоднородностей конструкции. Он особенно полезен при обследовании свай, к которым затруднен доступ для прямого осмотра. При этом результаты неразрушающего контроля должны рассматриваться совместно с проектными данными, журналами бетонирования, геологическими условиями и информацией о технологии устройства свай. Одно косвенное измерение не заменяет нагрузочное испытание, если требуется подтвердить фактическую несущую способность.
Комплексная программа обычно включает визуальную проверку оголовка, инструментальные измерения, сейсмоакустический или ультразвуковой контроль, статическое нагружение и анализ полученных данных. Измерительное оборудование проходит предварительную проверку, а специалисты учитывают погрешность измерений и ограничения применяемой методики. В итоговом протоколе результатов отражаются выявленные зоны неоднородности, предполагаемая длина сваи, состояние бетона и вывод о возможности дальнейшей эксплуатации. На основании данных оформляется техническое заключение о соответствии требованиям проекта и нормативной документации. Такой контроль качества свай особенно важен при приемке свайного поля, реконструкции, расследовании осадок и проверке ранее выполненных работ.
Как оформляются результаты испытаний и какие документы передаются заказчику?
Результаты испытания грунта сваями оформляются в виде комплекта технической документации, который подтверждает фактические параметры работы сваи и основания. Состав материалов зависит от цели исследования, вида испытания и требований технического задания, но обычно включает программу работ, описание объекта, сведения о конструкции сваи, схему расположения опытной точки, данные об инженерно геологических условиях и примененной методике проведения. До начала измерений фиксируются характеристики испытательной установки, тип гидравлического домкрата, параметры анкерной системы, диапазон датчиков, класс точности приборов и сведения о проверке испытательного оборудования.
В процессе работ специалисты ведут полевой журнал. В нем указываются дата и время операций, последовательность ступеней нагружения, величина каждой нагрузки, продолжительность выдержки, показания датчиков перемещений, осадка сваи, результаты разгрузки и замечания о состоянии оборудования. При выявлении нестандартного поведения конструкции, смещения опорной системы, резкого увеличения осадки или признаков достижения предельного состояния информация заносится в журнал отдельно. Если выполняется добивка сваи, данные о количестве ударов, глубине погружения и отказе сваи также могут включаться в исполнительные материалы.
После завершения полевых работ выполняется обработка результатов измерений. Строятся графики зависимости нагрузки от осадки, анализируются остаточные деформации, определяется характер изменения сопротивления и сопоставляются фактические значения с расчетными. Для обследований с применением ультразвуковых методов в отчет включаются диаграммы сигнала, данные акустического каротажа, сведения о сплошности ствола и описание обнаруженных неоднородностей. При необходимости прикладываются фотографии площадки, схемы монтажа, сертификаты и документы на измерительное оборудование. Все расчеты выполняются с учетом погрешности измерений и требований действующей нормативной документации.
Основным итоговым документом является протокол результатов, в котором приводятся исходные данные, условия проведения, таблицы измерений, график нагрузка осадка и выводы по опытной свае. На его основании составляется техническое заключение. В нем указывается, соответствует ли фактическая несущая способность проектным значениям, имеются ли признаки дефектов ствола сваи, подтверждается ли целостность сваи и допускается ли использование полученных данных для приемки или корректировки проекта. Документы может подготовить аккредитованная лаборатория, располагающая необходимыми специалистами, поверенными приборами и утвержденными методиками. Передачу материалов можно организовать через сотрудника Бориславу Дмитриевичу, предварительно согласовав формат отчета и перечень обязательных приложений.
В каких случаях требуется испытание грунта сваями на строительном объекте?
Испытание грунта сваями требуется в тех случаях, когда расчетных данных недостаточно для надежного подтверждения работы свайного фундамента или необходимо проверить фактическое состояние уже выполненных конструкций. Исследования назначают на этапе проектирования, перед массовым погружением свай, при приемке свайного поля, во время реконструкции и при выявлении отклонений в осадках здания. Испытания особенно важны на площадках со сложными инженерно геологическими условиями, неоднородными слоями грунта, высоким уровнем грунтовых вод, насыпными отложениями, просадочными грунтами и слабым основанием.
Статические испытания позволяют уточнить расчетные характеристики грунта и подтвердить, что фактическая несущая способность сваи соответствует нагрузкам от сооружения. Их назначают при изменении типа, длины или сечения свай, использовании новой технологии погружения, корректировке проектных решений и отсутствии достоверных данных по аналогичным объектам. Проверка нужна и тогда, когда фактическая длина сваи отличается от проектной, резко меняется отказ сваи, возникают трудности при погружении или требуется определить необходимость добивки сваи. Полученные значения помогают избежать как недостаточной надежности, так и неоправданного увеличения количества свай и глубины их заложения.
При обследовании существующих сооружений испытания проводят для установления причин осадок, кренов, трещин и деформаций. В этом случае нагрузочный контроль может дополняться ультразвуковой диагностикой, акустическим каротажем, сейсмоакустическим контролем и проверкой качества бетона. Такие мероприятия позволяют разделить проблемы грунтового основания и дефекты ствола сваи, оценить сплошность ствола, длину сваи и целостность сваи. При реконструкции результаты используют для определения возможности надстройки, изменения назначения здания или увеличения эксплуатационных нагрузок.
Работы выполняют по согласованной программе с учетом ГОСТ 5686, проектной и исполнительной документации. Важными условиями являются подготовленная площадка, безопасный монтаж реактивной системы, доступ к опытной свае, исправное испытательное оборудование и наличие квалифицированного персонала. Контроль качества включает проверку показаний приборов, сопоставление расчетных и фактических параметров, анализ графика нагрузка осадка и оформление выводов о соответствии требованиям. Комплексные испытания выполняет компания ЭкспертизаРоссия. Режим работы указан в разделе Пн-Пт 09-18 Сб-Вс вых.. С 2013 года по 2026 выполнено более 2568 заказов, включая полевые исследования, лабораторный контроль и подготовку технических заключений. При заказе услуги под ключ скидка от 15 процентов. Телефон для связи: +7 931 105-63-33.
